KRF型管型端子 (NS)

材质：铜99.95％，铜镀锡。

用于绞合铜导体（2类）和多股绞合铜导体（5类）。

对于多股绞合铜导体，Elpress推荐使用双压系统。

UL认证（KRF16-500mm²），DNV认证（16-400mm²）

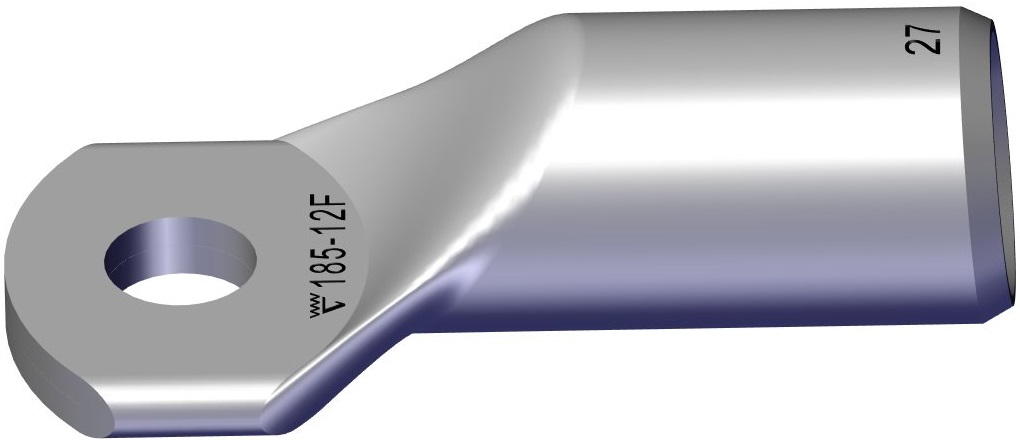

标记KRF的示例：17（颈部）Elpress标识70 10F（端子掌） 17 =模具编号70 =mm²10 =端子掌部螺栓孔M10 F=用于绞合导体和多股绞合导体的KRF型。

详情

Cat. 编号	面积 mm²	铜AWG/MCM	d	T	N	N₁	L	W	s	t	螺钉	模具编号
KRF16-8NS	16		6	9	8	9	34	13	11	2,8	M8	9
KRF16-12NS	16		6	9	12	13	47	22	11	1,6	M12	9
KRF25-8NS	25	4	8	11	8	10	39	16	13	2,8	M8	11
KRF35-6NS	35		9	13	10	11	47	18	16	3,9	M6	13
KRF35-8NS	35		9	13	10	11	47	18	16	3,9	M8	13
KRF35-10NS	35		9	13	10	11	47	18	16	3,9	M10	13
KRF35-12NS	35		9	13	12	14	52	22	16	3,2	M12	13
KRF50-8NS	50		11	14,5	11	11	50	21	19	3,3	M8	14,5
KRF50-10NS	50		11	14,5	11	11	50	21	19	3,3	M10	14,5
KRF50-12NS	50		11	14,5	12	13	53	21	19	3,3	M12	14,5
KRF70-12NS	70		13	17	12	13	58	25	22	3,8	M12	17
KRF95-10NS	95		15	20	11	20	69	29	25	4,9	M10	20
KRF95-12NS	95		15	20	15	16	69	29	25	4,9	M12	20
KRF120-12NS	120		17	22	15	16	73	32	27	4,8	M12	22
KRF150-12NS	150		19	25	15	16	80	36	32	6	M12	25
KRF185-12NS	185		21	27	15	16	86	39	37	6	M12	27
KRF240A-12NS	240		22,5	30	19	20	96	42	37	6,3	M12	30
KRF240A-16NS	240		22,5	30	19	20	96	42	37	6,4	M16	30
KRF400A-12NS	400		30	38	15	25	112	56	52	7,8	M12	38
KRF400A-16NS	400		30	38	20	20	111	56	52	7,8	M16	38
KRF400A-20NS	400		30	38	23	25	119	56	52	7,8	M20	38
KRF630-00NS	630		39	53			195	75	80	13,8		53
