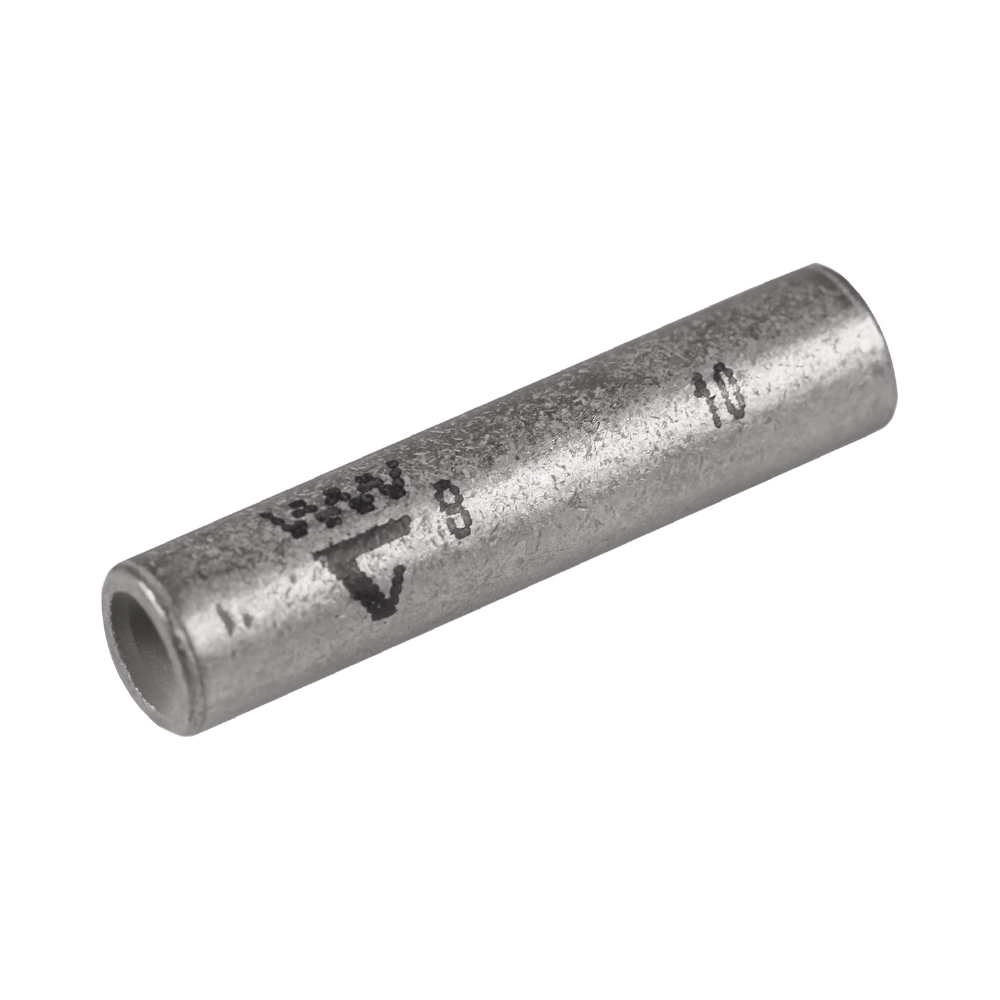

KS/KSF型连接器10-500 mm²

材质：铜99.95％，铜镀锡。

用于绞合铜导体（2类）和多股绞合铜导体（5类）。

对于多股绞合铜导体，Elpress推荐使用双压系统。

带有限位板以防止漏油。

UL认证（1-500mm²）。 DNV认证（16-400mm²）。

标记示例：20 95F（Elpress标识包含在标记上。） 20 =模具编号 95 =mm² F =用于绞合导体和多股绞合导体的KSF型；111 =屏蔽层mm²

详情

Cat. 编号	面积 mm²	铜AWG/MCM	d	T	L	s	模具编号	屏蔽导体面积
KS10M	10	8	5	8	36	18	8
KSF16M	16	6	6	9	37	18	9	15
KSF25M	25	4	8	11	38	18	11	21-29
KSF35M	35	2	9	13	41	19	13	41
KSF50M	50	1/0	11	14,5	48	22	14,5	57
KSF70M	70	2/0	13	17	49	22	17	72-88
KSF95M	95	3/0	15	20	56	25	20	111
KSF120M	120	250	17	22	63	28	22
KSF150M	150	300	19	25	64	28	25
KSF185M	185	350	21	27	74	32	27
KSF240AM	240	500	22,5	29	76	32	30
KSF300AM	300	600	24,5	31,5	88	37	32
KSF400AM	400	750	30	38	105	45	38
KSF500M	500	1000	33	42	135	54	42
